Ovisnost električne struje o električnom naponu
Što trebaš naučiti
Preuzmi PDF Što pokazuje ovisnost struje o naponu?
Jakost električne struje kroz neki uređaj ili vodič ovisi o naponu koji djeluje na njega.
Veći napon – veća struja (ako otpor ostaje isti).
Manji napon – manja struja
To znači da struja raste s povećanjem napona, a smanjuje se kad napon opada.
G
Grafički prikazG
Ako mjerimo struju kroz neki uređaj pri različitim naponima, dobijemo graf u obliku pravca – što pokazuje linearnu ovisnost struje o naponu.
Drugim riječima, struja i napon su proporcionalni.

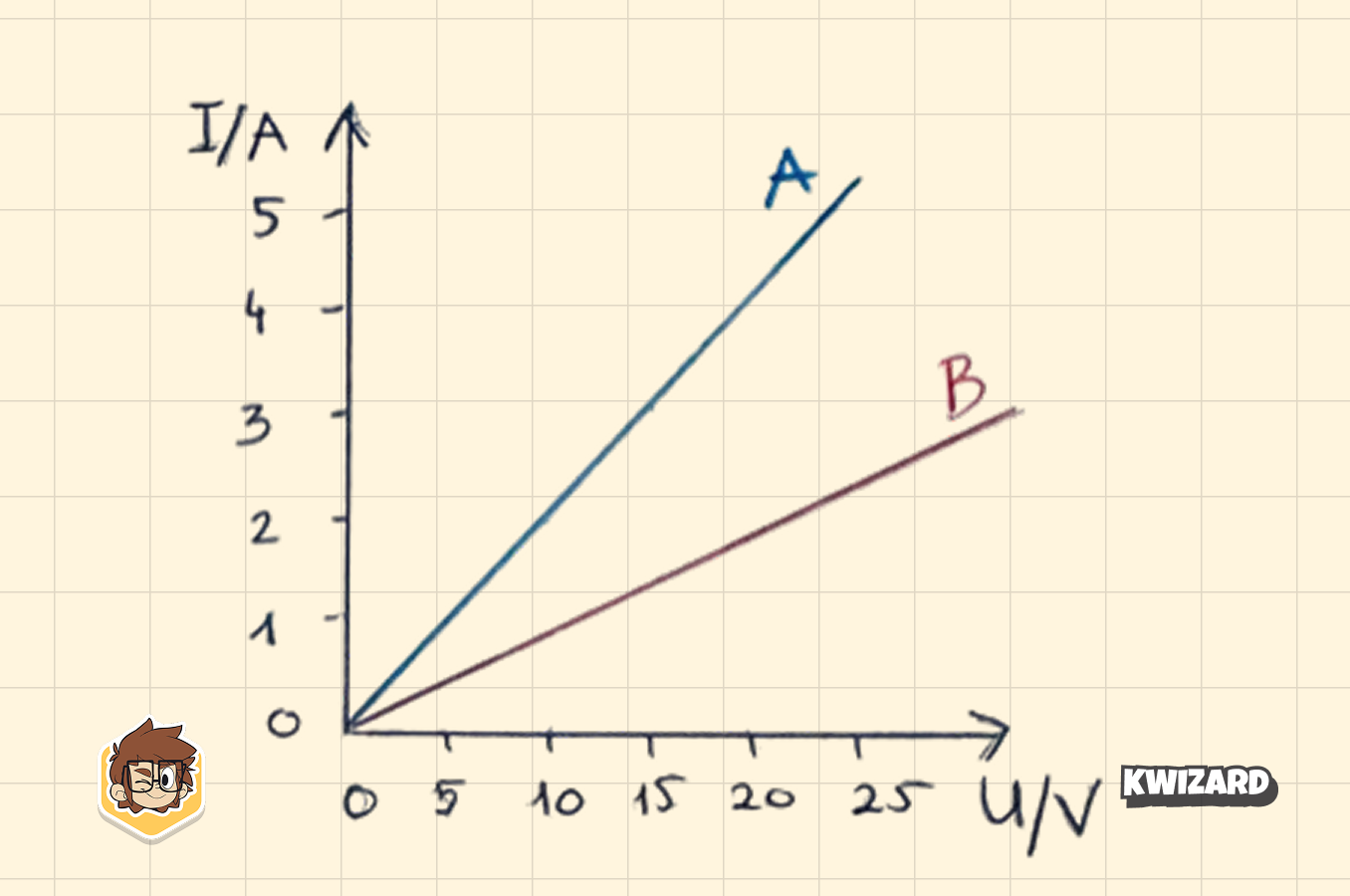

Na grafu je prikazana ovisnost jakosti električne struje o električnom naponu za dva vodiča, A i B.
Vodiči A i B imaju različite otpore.
Što je nagib pravca veći, otpor vodiča je manji.
S grafa se vidi da vodič A ima manji otpor, a vodič B veći otpor.
